OGM-3
OGM-3とは

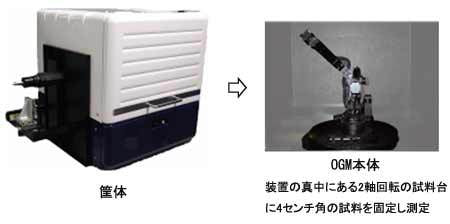

素材の見え方を表す光学特性（BRDF）を測定する装置です。
カメラ固定でライト2軸、サンプル2軸で動作する機構を有する変角測定器です。
4軸同時に動作するので、高速に位置決めが可能です。
BRDFとは、双方向反射率分布関数。
（Bi-directional Reflectance Distribution Function）
OGM-3の特長
OGM-3使用により、実物の反射特性をそのまま利用可能になるため、パラメータ設定は不要になり、リアリスティックな表現が可能になります。
*従来のレンダリングタイプでは、アンビエント ディフューズ、スペキュラなど多くのパラメータを素材の質感に合わせてユーザが設定する必要がありました。
標準システム
OGM本体、分光計、制御用PC、ソフトウェア一式
| 大きさ | 本体側： W650×D650×H696mm |
|---|---|
| 重量 | 本体側： 60Kg |
| 付属ソフトウェア | 自動測定ソフトウェア、Maya Plug-in |
| 試料サイズ | 40×40mm |
| 動力 | AC100V 50/60Hz |
| 大きさ | 本体側： W650×D650×H696mm |
|---|---|
| 重量 | 本体側： 60Kg |
| 付属ソフトウェア | 自動測定ソフトウェア、Maya Plug-in |
| 試料サイズ | 40×40mm |
| 動力 | AC100V 50/60Hz |
| 大きさ | 本体側： W650×D650×H696mm カメラ側： W450×D480×H460mm |
|||
| 重量 | 本体側： 60Kg |
|||
| 付属ソフトウェア | 自動測定ソフトウェア、Maya Plug-in |
|||
| 試料サイズ | 40×40mm |
|||
| 動力 | AC100V 50/60Hz | |||
| 照明アーム | 試料ステージ | |||
| 垂直旋回軸 | 水平旋回軸 | 垂直旋回軸 | 水平旋回軸 | |
| 位置決め時間 |
45°ステップで2.5秒（照明軸は1.25秒） | |||
| 位置決め制度 |
±0.1 | ±0.5 | ±0.5 | ±0.5 |
上記仕様は改良の為、予告なく変更することがあります。
製品についてのご質問やご相談はこちらよりお問合せ下さい。
