VR塗装技能訓練システム(SPT3D)

特徴

  • 実際の塗装に近い環境でトレーニングが可能
    • 本物のスプレーガンにトラッキングセンサとトリガーセンサを取り付け使用
    • 塗装対象(ワーク)は3D表示で、体験者の視点位置に追従
    • ワークの凹凸に対して現実と同様に塗装(側面への塗装・遮蔽を考慮)
  • スプレーのチップ・ワークの形状はカスタマイズ可能
    • 納品するデータは使用したいチップとワークのデータにカスタマイズ可能
    • トレーニング時は、複数のチップとワークの組合せから選択が可能
  • 独自アルゴリズム(特許取得)により、リアルな塗装跡を描画

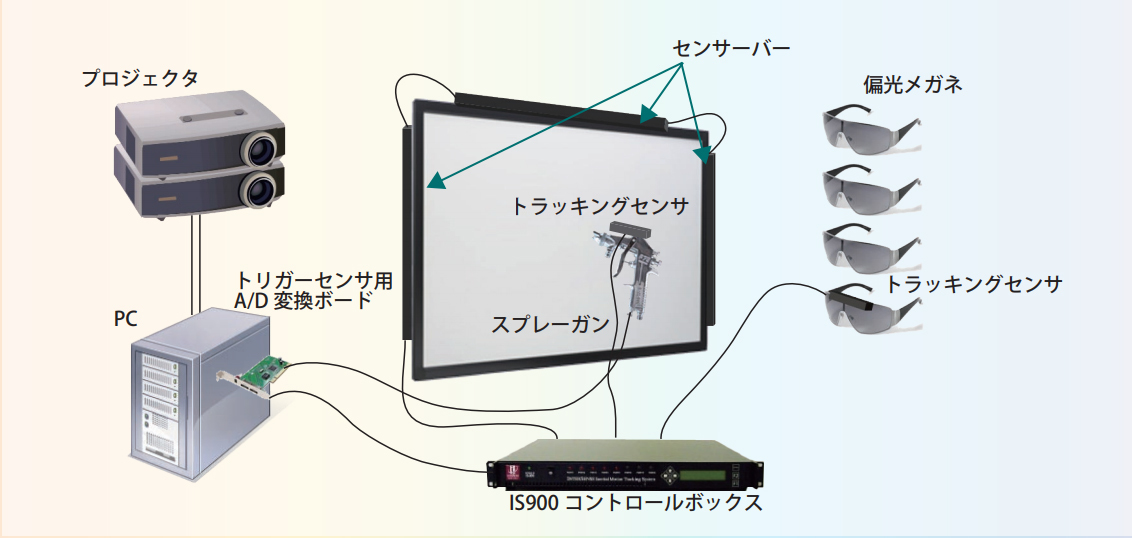

システム構成

機能

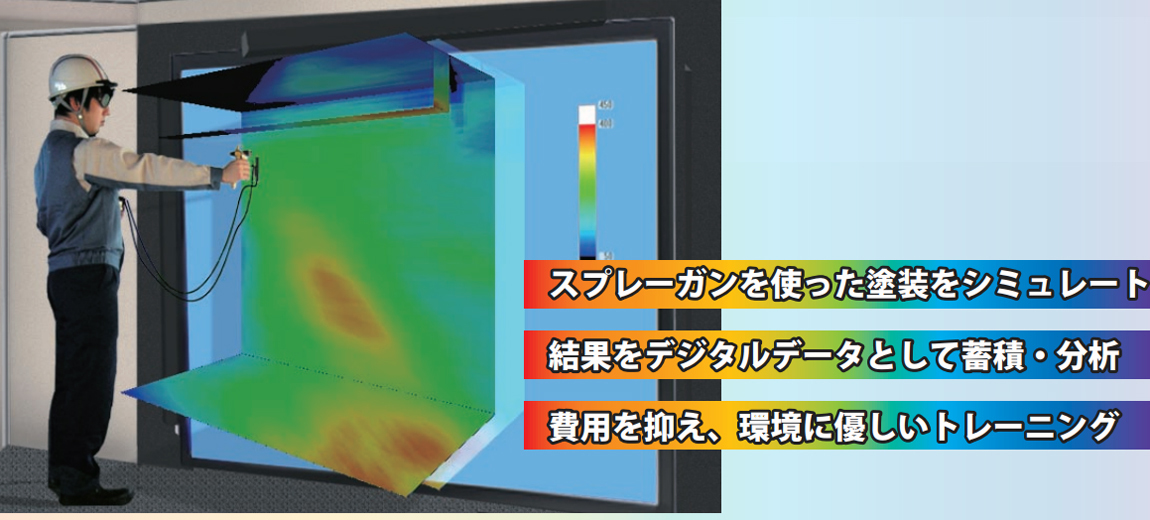

  • PCに接続したスプレーガンを用いて、スクリーンに投影したワークへのバーチャルな塗装トレーニング
  • トレーニング時は、塗装跡を複数の方法で表示
    • 現実に近い、塗料の色による表示
    • 塗膜厚を色分けで可視化した表示
  • トレーニング後は、結果を多角的に検証する手段を提供
    • 許容塗膜厚のエリアを表示
    • 塗膜厚の最大値・最小値を表示
    • 任意の点の塗膜厚を測定
    • スプレーガンの軌跡をリプレイ
    • 塗膜厚のばらつきをグラフ化
  • 日々の結果は保存され、人物別に集計してグラフ化が可能
